传统备份方式实现了对数据的保护，但定时全备份、增量备份在遇到数据破坏需要恢复时，产生的恢复点目标（RPO）和恢复时间目标（RTO）已经无法满足所有用户的需求，持续数据保护（CDP）在这种情况下应运而生。

      顾名思义，CDP通过持续不断地将生产存储上的数据改变传送至备用存储设备，以便在故障、灾难发生时能够即时恢复到用户想要的时间点状态，从而提高了应用系统、数据库容灾的RPO和RTO水平。

      经过在数据保护领域的多年积累，火星舱产品陆续推出三代之后的全新系列——火星舱新世代于2013年面世，持续数据保护站就是其中的高端明星产品。

使用火星舱持续数据保护站的9大优势：

      充分优化的持续数据保护设备。基于带外方式写入数据，实现火星舱与生产存储的完全实时同步。

      采用先进的写入队列缓冲技术，从根本上保证了不影响生产存储的性能。

      整个数据处理过程都在“内核层”实现，与“用户层”实现的产品相比，效率至少高出一倍。

      针对每个I/O写入进行记录，无限制的历史记录点，可以恢复至任意I/O记录点，达到真正的持续数据保护。

      采用一致性组管理方式。当应用数据使用多个磁盘卷组时，可以实现恢复时间点记录的一致性。

      采用数据一致性专利技术，与应用软件相结合，保证如Oracle等复杂应用环境数据的有效恢复。

      支持将任意历史记录点挂载，当被保护存储设备发生故障时直接接替使用。

      支持本地和远程数据复制，可建立两地三中心容灾体系，满足用户法规遵从及灾备需求。

      支持将复制数据挂载到不同主机或者虚拟机，可在不影响主存储的情况下，用于灾备演练、数据分析和测试等用途。

技术创新

      火星舱CDP实现了“零”数据丢失；对生产存储性能“零”影响；以I/O记录为单位，无限数量、任意时间点的恢复；各种数据库、文件系统的数据一致性等等。

革新的高性能数据保护机制

      针对存储高性能要求的应用场景，使用持续数据保护通常会对应用系统性能产生影响。火星舱采用多项创新的优化技术，保障对应用系统性能产生的影响降到“零”。

      首先，火星舱根据持续数据保护的应用特点，采用独特的高速缓存和高速SSD多级缓存架构来提高写入性能，充分利用多核处理器技术，配合先进的并行队列处理算法，将CDP对生产存储性能的影响降到最低。

      其次，火星舱从数据接收到写入磁盘的整个数据处理过程都在内核层实现，与用户层处理模式相比计算效率至少提高一倍。

      此外，火星舱使用的自主研发基于UNIX内核的专用存储操作系统，集成了磁盘卷组管理、高效RAID和快写条带等技术保证了数据的安全性和性能。

无风险的带外同步写入

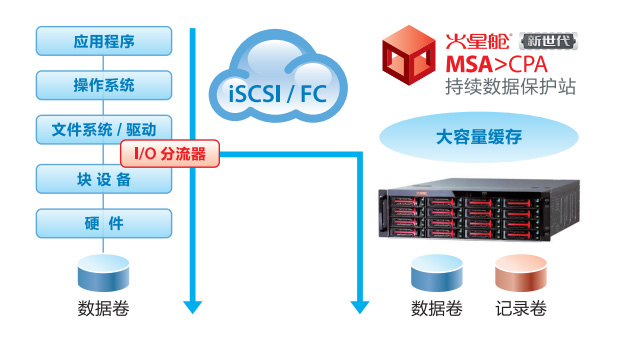

      火星舱持续数据保护站在不改变原有系统存储架构的基础上，于被保护主机安装分流器，不影响原有数据存储操作，以带外（Out-of-Band）方式镜像写入数据，实现火星舱与应用数据存储的完全同步，避免了带内（In-Band）方式单点故障所带来的风险。

      同时，使用分流器也可以实现对服务器内置存储的持续数据保护，包括操作系统和数据卷的保护，支持通过FC及iSCSI协议进行SAN Boot，达到立即恢复应用系统的目的。

      如上图，分流器在这里的作用是：写入生产存储块设备中的数据，被同时写入到火星舱中一份，并生成每个I/O的记录点和应用一致性快照，以达到真正的RPO=0。

无限制记录点，轻松应对“渐进性”数据损坏

      火星舱持续数据保护站严格按照存储I/O的写入顺序进行记录，记录数量无限制，可以选择任意的历史记录点进行回滚，将生产数据恢复到任意时间点的状态。

具有专利的数据一致性快照技术

      针对某些应用（如Oracle数据库），并不是每个I/O记录点都是应用数据的一致性点。火星舱采用具有专利的数据一致性技术（专利号：ZL 2011 1 0270306.5），专门开发了与应用软件相结合的数据一致性代理程序，生成数据一致性快照恢复点。既能够实现单个I/O记录操作的精细颗粒度，又最大限度保证了复杂应用环境下数据的有效恢复。

可靠的数据存储技术

      松耦合的存储结构设计，系统卷损坏不会造成数据卷数据丢失；

      独特的重载（Reload）技术，确保系统故障后的快速恢复；

      与位置无关的磁盘卷组，故障硬件更换不受限制，只要冗余卷组不坏，则保证数据不丢失；

      可设置全局热备盘与RAID 0/1/10/50/60/TP等多重RAID保护技术，快速重建，最大限度的保证数据存储安全。

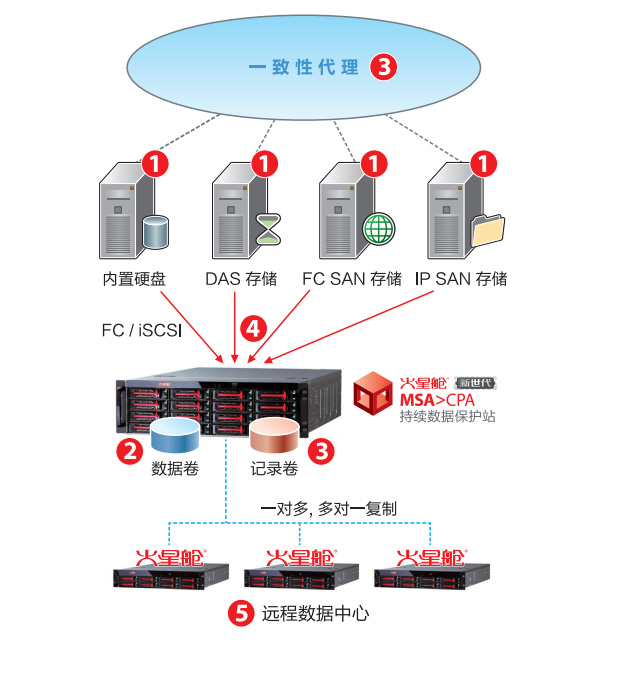

数据保护技术架构

① 分流器

      – 截取主机写操作（块级别），主机每次对本地磁盘的写操作均被镜像写入到火星舱
      – 镜像数据写入过程在主机的主存储读写路径之外

② 数据卷

      – 在火星舱上保存主机分流器写入的所有数据

③ 记录卷和一致性代理

      – 在火星舱上保存主机分流器写入的I/O记录
      – 根据应用特点，通过一致性代理保存应用数据一致性快照
      – 使数据能够快速恢复到任意I/O记录

④ 支持异构环境

      – 单台火星舱可以保护多个主机应用数据和存储
      – 支持被保护主机不同的存储连接方式
      – 支持Unix、Linux、Windows等各种主流系统平台

⑤ 远程容灾

      – 单台火星舱中的数据可以复制到远程多台火星舱
      – 多台火星舱中的数据可以集中复制到一台火星舱

数据恢复过程

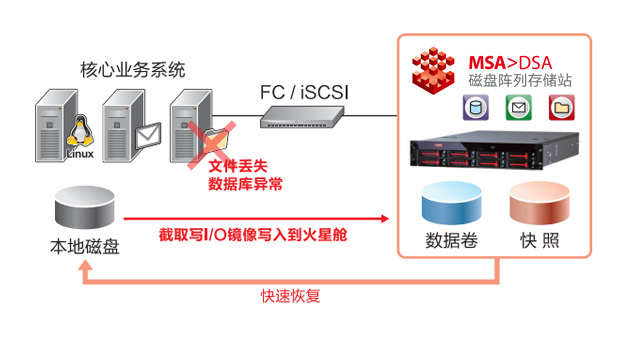

I/O记录和快照数据回滚恢复、测试

      当生产数据出现由于物理或者逻辑原因导致的丢失时，火星舱通过数据回滚和反向同步操作，可以将生产数据恢复到任意历史I/O记录点和一致性快照。在主机端能够随时挂载磁盘快照并浏览内容，加载数据库系统进行恢复验证。

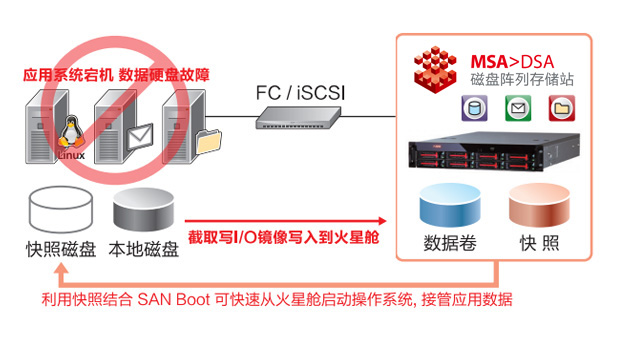

利用SAN Boot技术快速恢复中断的业务系统

      在应用系统盘故障，系统无法启动时，通过FC或iSCSI连接到火星舱，使用火星舱的SAN Boot功能，能够立即使应用服务器重新开机。无需重新安装即可恢复操作系统正常运行，启动后还可以将火星舱的数据恢复到原有的操作系统。

优势与规格

开放架构全面兼容

      无中断快速部署，无需改变现有IT架构，消除风险
      不受存储设备品牌/技术限制，支持异构存储复制
      与存储架构无关，实现系统盘、DAS、FC SAN、IP SAN的全面保护
      与应用无关，实现结构化数据与非结构化数据的全面保护

实时复制高效容灾

      实时复制，无备份窗口概念，不消耗主机资源
      最小I/O记录级颗粒度的历史恢复能力，满足用户对RTO、PRO的要求

物理/虚拟环境随时验证及演练

      轻松验证灾备数据，随时进行容灾演练
      支持通过火星舱内置的虚拟机来挂载用户数据，可快速恢复应用环境，最大限度降低容灾成本

瞬间恢复应用数据“零”丢失

      本地实时复制，火星舱应对故障的RPO为毫秒级
      本地快速恢复，火星舱应对故障的RTO为毫秒级
      任何故障的恢复，包括历史数据丢失、删除的快速恢复
      实时远程容灾复制，大幅度提高RPO为秒级（带宽允许时）
      灾备系统快速恢复，大幅度提高RTO为分钟级

产品规格与支持列表

硬件配置：

组件	MSA-CPA-C16	MSA-CPA-E16
CPU	64位四核处理器 x2	64位八核处理器 x2
内存	64/128GB	256GB（可扩至512GB）
磁盘	8/16块600GB 15K SAS	16块600GB 15K SAS 可连接JBOD扩展柜
SSD	2/4个	4个
网络	双端口1Gb/s以太网 可选10Gb/s以太网
FC光纤	双端口8Gb/s FC	双端口8Gb/s FC，可扩充
尺寸	3U机架式，132x430x660mm（高x宽x深）
电源	750W（1+1）冗余电源
配套线缆	国标电源电缆
